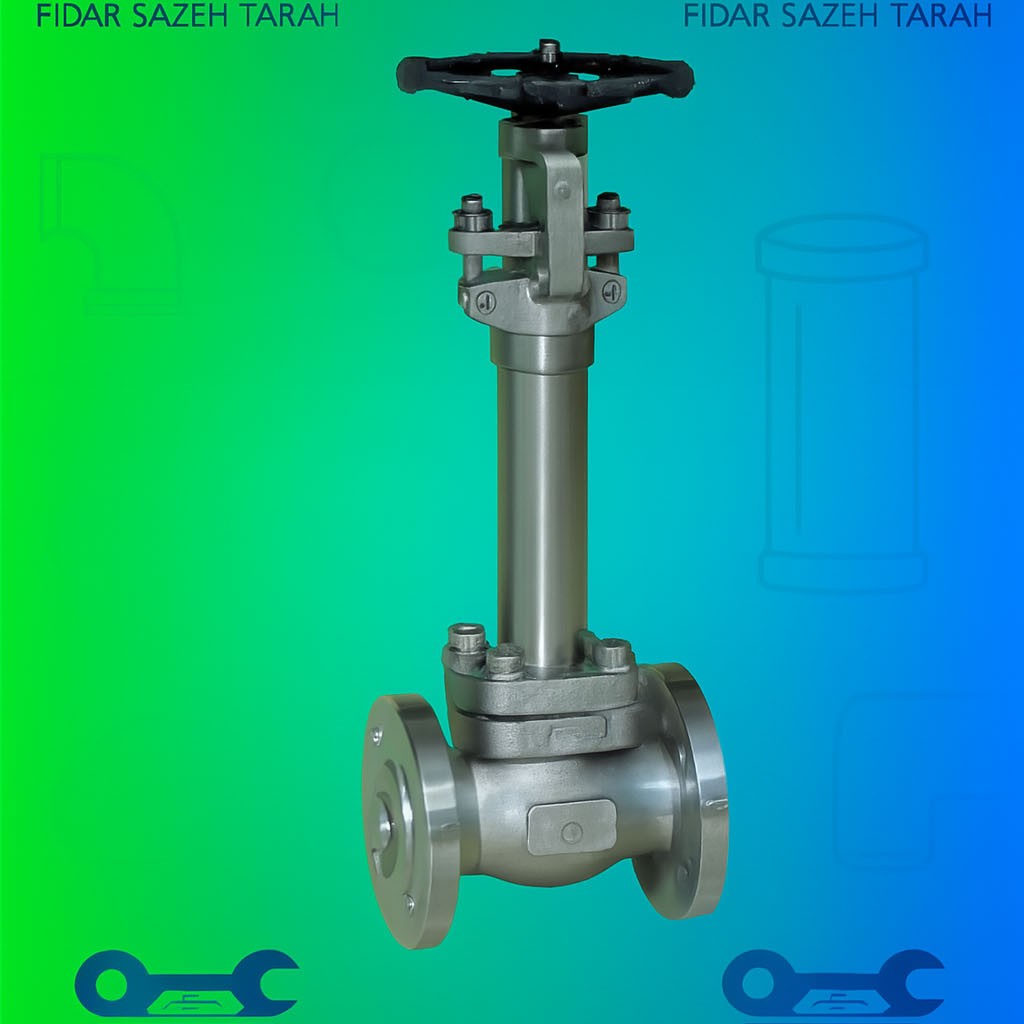

شیر گلوب S.W Cryogenis (NPT) کلاس 150-800 (PN1.6-14.0MPa)
شیر گلوب کرایوجنیک کلاس 150–800 با اتصال S.W و NPT مناسب برای کنترل جریان سیالات دما پایین مانند نیتروژن، اکسیژن و LNG. طراحی Y-pattern، بدنه استنلس استیل، مقاوم در برابر فشار و شوک حرارتی.
ردیوس یا فول پورت
ساختار : B.B & W.B;OS & Y
جنس گسکت : استنلس استیل و گرافیت
ساکت ولد
نشیمنگاه سخت کاری شده قابل تعویض
استاندارد طراحی و ساخت : API 602 & ANSI B16.34
استاندارد ابعاد ساکت ولد : ANSI B16.11
استاندارد ابعاد دنده انتهایی : ANSI B1.20.1
استاندارد تست و بازرسی : API 598
متریال بدنه : A105,LF2,F5,F11,F22,F304,F304L,F316,F316L
شیر گلوب S.W کرایوجنیک کلاس 150–800 یکی از شیرآلات تخصصی برای کنترل جریان سیالات با دمای بسیار پایین است. این شیر با طراحی Y-pattern و اتصال دنده‌ای (NPT) یا جوشی (Socket Weld – S.W) مناسب خطوط انتقال نیتروژن، اکسیژن، LNG و سایر گازهای کرایوجنیک است.
ویژگی‌های کلیدی:
- **نوع شیر:** گلوب ولو (شیر سوزنی)
- **نوع طراحی:** Y-pattern برای کاهش افت فشار
- **نوع اتصال:** S.W (جوشی) و NPT (دنده‌ای)
- **کلاس فشار:** 150 تا 800 (PN1.6 تا PN14.0MPa)
- **جنس بدنه:** استنلس استیل 304 یا 316
- **جنس دیسک و سیت:** PTFE یا فلز ضدزنگ با آب‌بندی نرم
- **استانداردها:**
- طراحی: BS 6364 / API 602
- تست: API 598
- ابعاد: ASME B16.34
- رزوه: ASME B1.20.1
- **کاربردها:**
- خطوط انتقال نیتروژن، اکسیژن، LNG
- صنایع پتروشیمی و گاز مایع
- تجهیزات کرایوجنیک و مخازن ذخیره
- سیستم‌های پایپینگ دما پایین
- **مزایا:**
- عملکرد پایدار در دمای زیر صفر
- مقاومت بالا در برابر شوک حرارتی
- کنترل دقیق جریان گازهای حساس
- طراحی ضد نشتی با استم بلند (Extended Bonnet)
این شیرها در سایزهای ½"، ¾"، 1"، 1¼" و 2" موجود بوده و با گواهی تست کرایوجنیک و فشار عرضه می‌شوند.
بخشها :
| برند | 1445741 GDV |
| اتصال | رزوه ای(عملکرد) |
